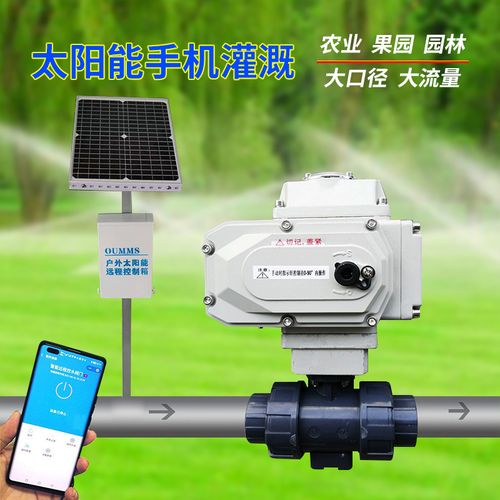

手機控制電動閥門的原理和方法大家知道嗎?下面遠程智能灌溉控制管理系統原理:通過手機遠程控制電動閥門開關進行智能灌溉,自動調壓,定向,定量,定時灌溉。 智能灌溉系統廣泛用于設施農業,林業,水果種植,苗圃,園藝,研究所等領域。 電動閥通常由電動執行機構和閥門組成。電動閥使用電能作為動力來通過電動執行機構來驅動閥門,實現閥門的開關動作。從而達到對管道介質的開關目的。
1、非侵入式設計,調試簡單、直觀;
2、全視角LCD菜單式顯示界面:有中英文二種語言可選;
3、各種故障信息、閥頭開度、負載適時電流、輸入電流信號值、閥頭工作狀態、控制方式選擇、總線功能選擇、行程設定等;
4、閥頭所有參數與狀態都可以在LCD顯示屏上進行顯示、設定;
5、四位非貫通式磁鋼控制電氣殼內的霍爾元件操作;
6、相比其他的旋鈕旋鈕或觸摸操作,外表美觀、操作便捷。
本控制可通過遠程控制、現場控制、總線型集中控制三種控制方式。電動執行器控制模塊接收到遠程控制室的控制信號,經光電隔離防抖處理后傳輸給主控CPU。CPU實時監測采集執行器狀態信號,控制電機傳動被控閥門,通過高精度電位器或絕dui值編碼器,不斷實時采集閥門位置信號,通過現代工業控制軟件算法,實現對閥門的精確控制。同時將實時數據傳送給遠程控制室。電動執行器控制模塊原理先進、功能全面、長期穩定可靠、集成度高、發熱量小、裝卸方便、維護簡單??赏ㄟ^紅外遙控器或操作面板按鍵對其進行非侵入式的快速設置。
物聯網云平臺控制NB-IoT電動閥數字量輸入規格
外圍器件 |
接近開關 |
信號路數 |
6(遠程開/關;機械開/關過力矩;過熱;ESD) |
信號類型 |
節點輸入,低電平有效 |
連接方式 |
KH-2.54-3P的連接器 |
物聯網云平臺控制NB-IoT電動閥按鍵規格
按鍵個數 |
4 |
按鍵型號 |
霍爾式 |
COM端 |
4路共用 |
信號類型 |
低電平有效 |
物聯網云平臺控制NB-IoT電動閥LCD/背光規格
偏光片類型 |
全透 |
顯示模式 |
STN 負顯 (藍膜) |
觀察角度 |
120 CLOCK |
工作電壓 |
DC3V |
LCD外形尺寸 |
62*44 |
背光顏色 |
白色 |
相比其他的旋鈕旋鈕或觸摸操作,外表美觀、操作便捷。自動切換功能:
系列模塊可實現“遠程自動/遠程手動/現場”三種工作狀態切換;
遠程開閥、關閥信號可接收DC24V、AC220V二種有效信號。
紅外遙控操作,與現場操作設置方法相同。
系列模塊均可以在開關型、調節型進行任意轉換。
電子剎車及無火花換相技術:
可控硅元件控制輸出,通過軟硬件二級互鎖確保輸出正常。
采用負載切斷時,無火花換相技術。
