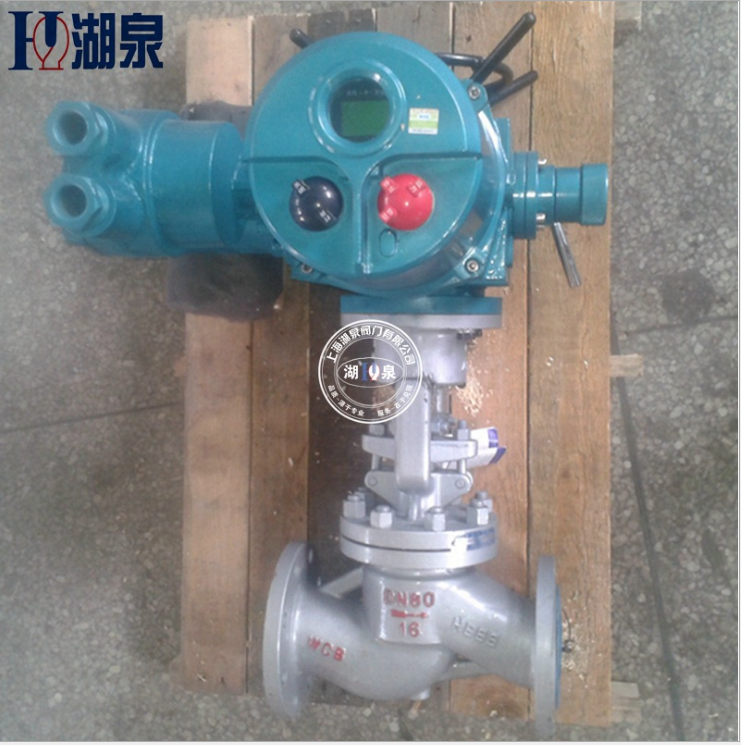

一、電動角式調節閥產品介紹

上海湖泉閥門集團有限公司生產的電動角式調節閥由直行程電動執行機構和角形閥兩部分組成。由電動執行機構和調節閥連接組合后的經過機械連接裝配、調試初裝構成電動調節閥。
電動角形閥輸入由變送器送來的直流電流信號，經伺服放大器放大后驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，以達到調節系統中各種熱工參數的目的，同時執行機構發出一個閥的位移信號供伺服放大器比較，使調節閥始終保持在一個與輸入信號相對應的位置上，完成伺服調節任務。

二、電動角式調節閥產品特點

該電動調節閥它具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值，特別適用于具有高粘度、含有懸浮物和顆粒狀物質的調節，可避免結焦、堵塞，便于自凈與清洗的場合。

三、電動角式調節閥產品原理

它以單相交流220V電源為動力，接受0～10mA直流信號，自動地控制閥門的開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。是生產過程自動調節系統中的一個重要環節，廣泛地應用于電力、冶金、石油、化工、輕工食品等工業部門的自動控制系統中。角形閥是直角式單導向結構，其流路簡單阻力小，泄漏量小，適用于高粘度，含有懸浮和顆粒狀介質流體的調節，可以避免結焦，粘結，堵塞等也便于清洗和自凈。

四、電動角式調節閥產品技術參數

閥體
形式	角型鑄造閥
公稱通徑	20.25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼、鑄不銹鋼
上閥	標準型：-17-230℃散熱型：230-450℃低溫型：-60--196℃波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

閥內組件
閥芯型式	單座柱塞式閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

五、電動角式調節閥產品執行結構

執行機構
型式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直徑	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
輸出力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技術參數	電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
	防護等級：相當IP55 隔爆標志：Exd BT4 手操功能：手柄
	環境溫度：-25 +70℃ 環境濕度：≤95%

六、電動角式調節閥產品主要零部件材質

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨

七、電動角式調節閥產品性能參數

項目			指標值
基本誤差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN40	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN64	115	115	130	130	150	170	190	215	250	275	325	115	115
H	PN16/25	119	119	122	140	157	169	179	200	230	250	304	365	420
	PN40	123	123	134	152	157	191	201	216	240	270	325	380	400
	PN64	135	135	142	160	177	196	206	227	257	277	331	410	430
H1	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
H1	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	225	257	257	257	310	310	310	310	310
