襯氟蝶閥閥門首頁 > 產品展示 > 蝶閥 > 襯氟蝶閥 >

產品名稱：D341F4襯氟蝶閥[ 2021-06-22 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、D341F4襯氟蝶閥產品介紹

    上海湖泉閥門有限公司D341F4襯氟蝶閥內部件模壓材質為PTFE聚四氟乙烯。襯氟蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟，關閉與調節。襯里蝶閥是在過流部件，閥體、蝶板、閥桿上采用襯里技術有較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化擠、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥，截止閥和其他類型的切斷、調節閥門。為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。在常規條件下可以替代不銹鋼閥體，具有更高的性?xún)r(jià)比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

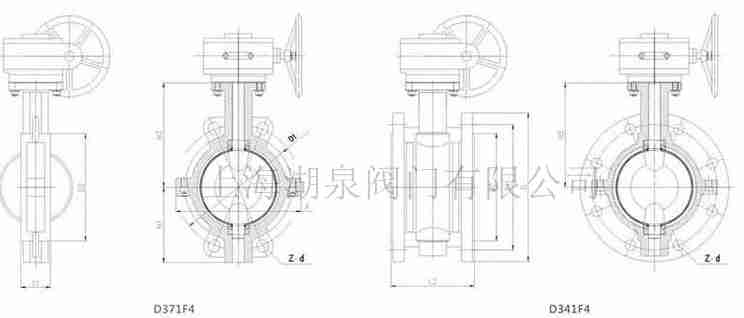

     D341F4襯氟蝶閥

    二、D341F4襯氟蝶閥產品主要零部件材料

    零件名稱 材料
    閥體 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    閥軸 2Cr13
    密封面 四氟
    填料 柔性石墨
    手動 DA 43F（半襯） 蝸 輪
    轉 動    		 DA 343F（半襯）
    DA 43F3 （全襯里） DA 343F3 （全襯里）
    DA 43F46（全襯里） DA343F46（全襯里）
    氣動 DA 643F（半襯） 電動 DA 943F（半襯）
    DA 643F3 （全襯里） DA 943F3 （全襯里）
    DA643F46（全襯里） DA9 43F46（全襯里）

  • 公稱通徑 標準值 參考值
    DN （mm） NPS （inch） L D D1 D2 f   Z-φd D0 H W（kg）
    PN1.0（MPa）
    40 11/2 106 145 110 85 3 18 4-φ18 160 140 10
    50 2 108 160 125 100 3 20 4-φ18 200 160 12
    65 21/2 112 180 145 120 3 20 4-φ18 250 160 13
    80 3 114 195 160 135 3 22 4-φ18 250 170 　14
    100 4 127 215 180 155 3 22 8-φ18 300 180 16
    125 5 140 245 210 185 3 24 8-φ18 300 275 18
    150 6 140 280 240 210 3 24 8-φ23 200 295 　38
    200 8 152 335 295 265 3 26 8-φ23 200 320 　74
    250 10 250 390 350 320 3 28 12-φ23 240 385 　105
    300 12 270 440 400 368 4 28 12-φ23 240 390 　142
    350 14 290 500 460 428 4 30 16-φ23 280 460 　179
    400 16 310 565 515 482 4 32 16-φ25 280 510 　220
    450 18 330 615 565 532 4 32 20-φ25 320 540 　268
    500 20 350 670 620 585 4 34 20-φ30 320 570 　378
    600 24 390 780 725 685 5 36 20-φ30 360 660 　608
    700 28 430 895 840 800 5 40 24-φ30 360 710 1050
    800 32 470 1010 950 905 5 44 24-φ30 360 780 1320
    900 36 510 1110 1050 1005 5 46 28-φ34 380 885 1795
    1000 40 550 1220 1160 1115 5 50 28-φ34 400 990 1900

上一篇：D371F46對夾式襯氟蝶閥 / 下一篇：全襯四氟蝶閥D71F4
